主要特点:

*  高精度输出与量测最高达0.02%
*  独立通道执行及测试
*  通道并联输出功能，最高输出600A
*  高取样速率，最快10ms
*  CC/CC-CV/CP充放电模式弹性的取样记录方式 (  Δ t,   Δ V,   Δ I,   Δ Q)即时撷取数据与纪录 (Q, Vt, It,time )及工步截止状态(Q, V_end, I_end, time)
*  线性电路设计，低涟波电流(17202-5-20及17202-5-30)内建两种电池DCIR测试功能，提供快速及容易的DCIR测试(DCIR=Ro+Rp , ACIR≅Ro)
*  内建EDLC 之 C (Capacitance, F)与DCIR测试功能，提供快速及容易的测试结果产出(17202-5-20及17202- 5-30专用)
*  即时外部回路电阻监测功能
*  模块化设计易於组装及维修(17202-5-20及17202-5-30专用)
*  搭配冗馀式直流电源，避免电源故障因素对寿命试验造成影响(62000B专用)
*  放电能源回收功能(A691103专用)

规格型号：

型号                   描述

17011                可编程电池充放电测试系统
17200-5-10       可编程充放电测试外外框5模组
17202-5-20       可编程充放电测试模组5V/20A 2通道
17202-5-30       可编程充放电测试模组5V/30A 2通道
17212R-5-100   可编程充放电测试器5V/100A 12通道
62000B-6-1       6个电源模组外框
62015B-24-62   直流电源供应器模组 24V/62.5A/1500W
51101-64 64     通道多功能温度记录器 (选配)

产品简介：

       Chroma 17011 可编程充放电系统是专为锂离子二次电池与电气二重层电容(EDLC)测试而开发的高精密星空官方网站-星空xingkong（中国），适合用于寿命试验、产品进出货检验、产品特性筛选、材料实验、小批量试产等用途。

     Chroma 17011具备快速输出与量测记录的能力，高精准度的规格保障测试品质，性能稳定适用于各种需要可靠数据的测试场合；弹性的编程功能可针对各通道单独下配方，各通道完全独立测试运行。模组化多通道的设计架构，可依据测试需求数量作配置，同时，支援通道并联输出功能，能弹性的组合做更大电流测试，应用范围涵盖各类型大小容量的单体锂离子电池测试，或更大容量的电池模组特性测试，不必因为产品差异而购买多种规格星空官方网站-星空xingkong（中国），达到星空官方网站-星空xingkong（中国）高利用率。

     Chroma 17011控制方式需以外部电脑连线进行，透过Ethernet通讯介面，可单独的对各通道编程及控制，内建多种测试模式，可以实现CC-CV恒电流转恒电压、CC恒电流、CP恒功率的充电与放电测试，电池DCIR直流内阻测试，超电容的电容量测试、直流电阻测试；每种测试模式依据设定的时间、电压、电流或功率条件作工步转换；资料收集内容包含回传测试工步、状态、电压、电流、容量等数据，采样方式也有多种弹性可选择，可依据时间、电压、电流或容量的条件来决定 。

     针对测试应用Chroma 17011做了多项安全设计，在启动测试前进行接触检查与极性检查来确认回路状态，确保充放电动作安全，在测试过程有过电压、过电流、过容量、回路电阻等异常检出功能，保障测试过程安全；另有资料保存机制，当遇到电脑短时异常与瞬时断电异常可将资料保存于记忆体不遗失并记录中断状态，重新启动后可选择继续测试。

     在电气二重层电容(EDLC)测试上提供内建 IEC 62391(同EIAJ-2377)之容量(Capacitance)及内阻(DCR)之量测解决方案，让使用者不必自行编写计算式与资料统计，就可直接得到依据法规之精神所计算的容量与内阻值。

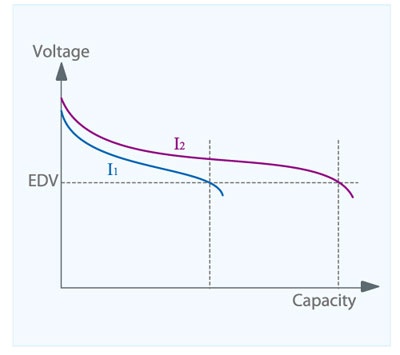

电池容量测试应用

      电池芯容量通常是以放电电流及时间两个条件积分而成，故测试 容量时的放电电流将影响最后容量的测量，每颗电池虽有制造商 标示之规格，在其常用低充放电率来进行容量测试，但动力电池 应用经常在高于高充放电率状态下在进行充电与放电，若仅参考 规格来设定电力电池的容量将与实际容量有落差。在实务上需参 考最终动力电池之充放电速率来针对其电池芯进行测试，将可得 到较准确的动力电池容量。

电池循环寿命测试应用

      电池之充放电使用寿命不只是动力电池需要，所有电池芯产品都有 相同之测试条件，其测试是依照评估者先行定义的充放电条件做为 一个周期，反复测试同一颗电池芯，评估此电池直到测试终止条件 到达前，正确地执行过几个周期，即为此电池之循环周期，而循环 周期次数愈多，代表此电池芯之寿命愈长。进而以同样测试条件测 试不同种类的电池芯，来评估性能优劣，或用来评估某一产品最适 合的充放电条件与使用条件。

容量测试

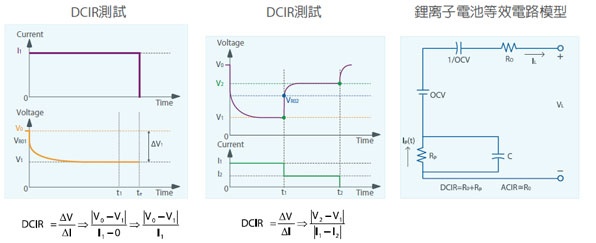

电池直流内阻测试应用

      内电阻值的大小关系着动力电池可应用充/放电流 大小，内阻越大效率越差且形成发热温升，传统 使用LCR meter 1Khz 的量测方法，只能评估出接 近Ro(趋近ACIR)的电阻性传导所形成的电池瞬间 电力出输出阻碍，但无法评估在电化学转态时所 产生的延迟，而基于图三之等效电路图，DCIR的 评估即包含ACIR的阻值。故动力电池所使用的电 池芯都应经过DCIR的特性评估。DCIR的评估方式 根据BS EN 61960的精神，可以用此测试波形，利 用二个不同之加载电流之电流差与电压差来计算 DCIR值。

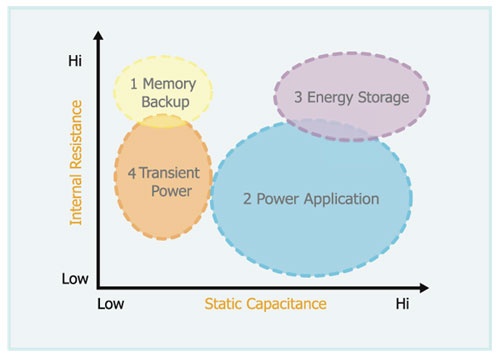

EDLC 测试条件之应用特性分类

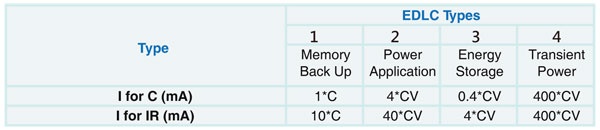

      EDLC 之测试为依照其产品之实际应用来区分不同之测试条件。按IEC 62391法规之分类，基本上 EDLC 之产品应用分做四类 1. 记忆体备用电能 应用、2. 电力应用、3. 储能应用、4. 瞬变电源应用。不同测试应用代表不同的测试条件，而测试者应选择合适的测试星空官方网站-星空xingkong（中国）与测试电流，与测试 星空官方网站-星空xingkong（中国）之精度。

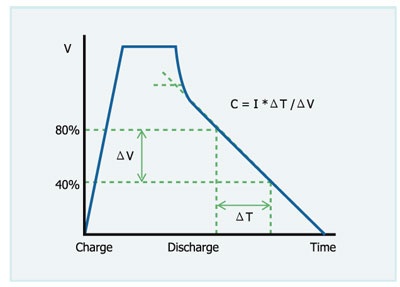

EDLC 容量(Capacitance)测试曲线

      根据EDLC测试法规IEC 62391，在测试容量前，EDLC必需确定其 经过CV充电程序并且已经完成充电后，其容量测试是以上述放 电电流进行CC放电，放电程序完成后，取放电曲线上EDLC之额 定电压的80%电压点及额定电压的40%电压点，二点间的放电能 量与间距时间，来计算此EDLC的容量。

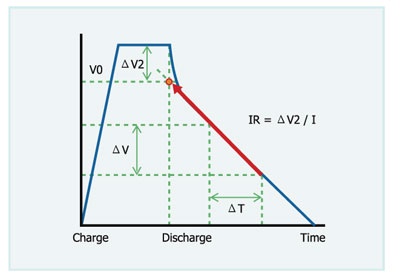

电池容量测试应用

      根据EDLC测试法规IEC 62391，同测试容量之步骤，EDLC必需确定 其经过CV充电程序并且已经完成充电后，其容量测试是以上述放 电电流进行CC放电，放电程序完成后，取放电曲线上线性的区域之 线段，并延申至放电之时间点取其与额定电压间之电压差与放电电 流，来计算DCIR值。
